토크최대 20Nm
-
힘10W 20W 50W 100W 200W 300W
-
속도사용자 정의
-
전압12V, 24V, 36V, 48V, 230V
-
원래 장소중국
-
브랜드 이름SMART AUTOMATION
-
인증ROHS CE ISO9001
-
모델 번호42JXLG200K. 57HBL
-
최소 주문 수량100
-
포장 세부 사항표준 수출업자 패키지
-
배달 시간45 일
-
지불 조건웨스턴 유니온, T/T
-
공급 능력100000pcs

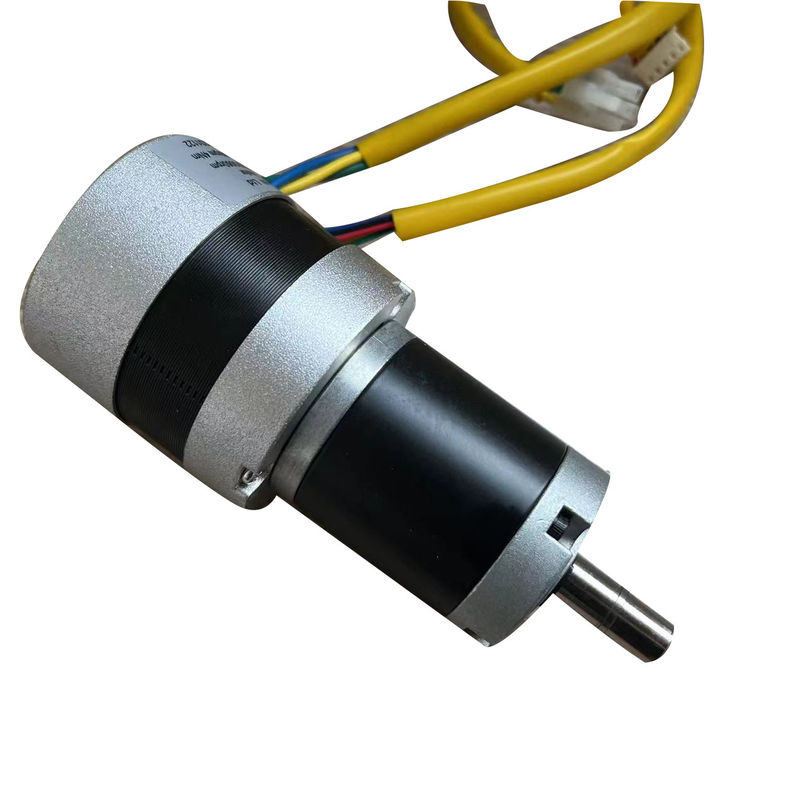

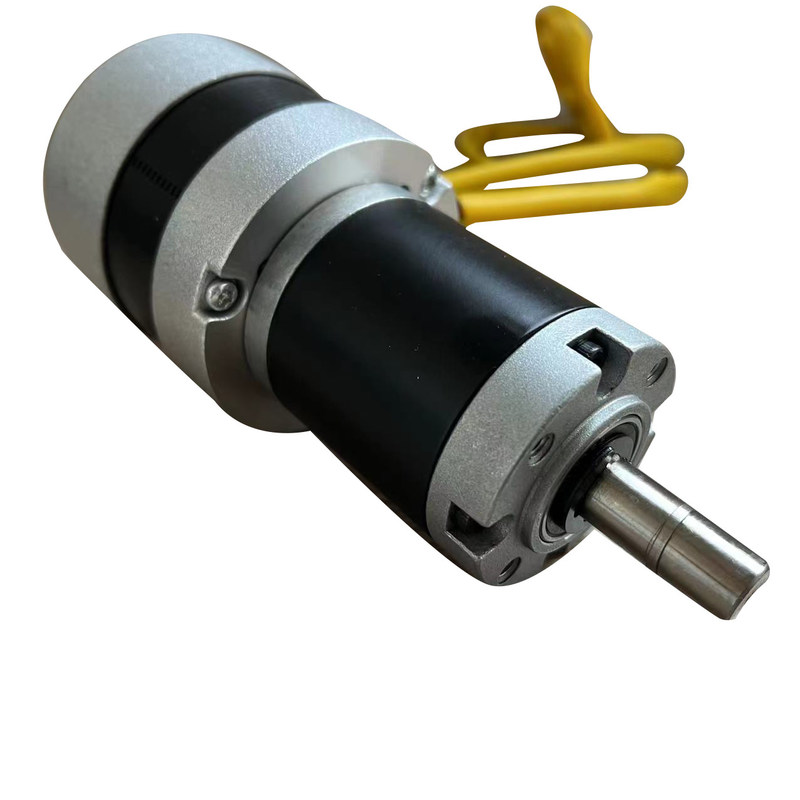

저비용 긴 수명 시간 브러쉬 없는 DC 행성 기어 모터 BLDC 모터 12v 24v 36v 48v 고전압 나선 기어 모터
42JXLG200K. 57HBL 시리즈 브러시리스 DC 행성 기어 모터
모터 기술 사양
| 모델 | 57HBL01A | 57HBL02A | 57HBL03A | 57HBL04A | |
| 단계 수 | 3 | ||||
| 스톨 수 | 4 (; 옵션 8) | ||||
| 전압 | V | 24v (( 12v ~ 230vdc의 옵션) | |||
| 부하 속도는 없습니다. | rpm | 5200 | 5200 | 5300 | 5400 |
| 가속 모터크 | Nm | 0.14 | 0.28 | 0.43 | 0.49 |
| 가속도 | rpm | 4000 | 4000 | 4000 | 4000 |
| 가속 전류 | A | 3.5 | 6.8 | 10.5 | 11.9 |
| 등급 전력 | W | 58.64 | 117.28 | 180.10 | 205.24 |
| 무게 | 1kg | 0.5 | 0.8 | 1.1 | 1.5 |
| 길이 | mm | 55 | 75 | 95 | 115 |
행성용 변속기 사양기어박스 모델:42JXLG200K
특징: 낮은 소음, 긴 수명 기어박스, 첫 번째 단계 나선 기어, 세그먼트 설계, 행성 기어 및 바늘 베어링, 큰 토크 출력, 코드 번호 L 및 G가 모델에서 사용됩니다.
| 감소율 | 정확한 감소 비율 |
용량 토크 |
최대 순간적 허용 토크 |
효율성 | L (mm) | 무게 (g) |
| 1/3.71 1/5.18 | 1/3.71 1/5.18 | 20.0Nm 최대 | 5.0 N.m | 90 % | 340.2±0.5 | 265 |
|
여호와 의 말씀, 1/14 22/27. |
1/13/76 1/1922 1/22,21 1/26.83 |
80.0Nm 최대 | 20Nm | 81 % | 490.6±0.5 | 380 |
|
1/59 1/68 1/82 1/95 1/115 |
1/58.83 1/58.86 1/68.28 1/82.30 1/95.47 1/115.08 |
최대 16Nm | 40Nm | 73 % | 620.0±0.5 | 475 |
|
1/181 1/218 1/253 1/305 1/354 1/426 1/495 1/596 |
1/180.96 1/218.12 1/25303 1/304.99 1/253.80 1/426.46 1/494.71 1/59631 |
최대 20Nm | 50Nm | 66% | 740.4±0.5 | 570 |
크기
배선 다이어그램
