42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

42JXL150K.42ZYT 브러쉬 DC 행성 기어 모터 12v 24v, 나선 기어 저소음 버전

제품 소개 - 브러쉬 DC 행성 기어 모터
  • 강조하다

    42mm DC 행성 기어 환속 모터

    ,

    42mm 높은 토크 DC 모터

    ,

    DC 행성 기어 환속 모터 100rpm

  • 보증
    3년
  • 항구
    상하이
  • 전류
    다양한 전력에 맞게 맞춤화됨
  • 속도 (RPM)
    다양한 전력에 맞게 맞춤화됨
  • 연속 전류 (A)
    맞춤
  • 사용
    자동차, 전기 자전거, 팬, 가전제품, 기계, 로봇
  • 종류
    기어 들 모우터
  • 토크
    최대 15Nm
  • 건축물
    영구 자석
  • 변동
    브러쉬 없는 것
  • 보호 기능
    방울 방지
  • 효율성
    IE 1
  • 원래 장소
    창주 중국
  • 브랜드 이름
    SMART AUTOMATION
  • 인증
    CE
  • 모델 번호
    42JXL150K.42ZYT
  • 최소 주문 수량
    50
  • 가격
    To be negotiated
  • 포장 세부 사항
    협상됩니다
  • 배달 시간
    협상됩니다
  • 지불 조건
    D/A, T/T, L/C, D/P
  • 공급 능력
    달 당 10000개 부분 / 부분

42JXL150K.42ZYT 브러쉬 DC 행성 기어 모터 12v 24v, 나선 기어 저소음 버전

  • 42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
  • 42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
  • 42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
  • 42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
  • 42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
  • 42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
가격 받기 지금 연락

붓에드DC 행성용 기어 모터42JXL15괜찮아42ZYT 시리즈





모터일반사양:

베어링: 고품질의 볼 베어링

마그네트: 하드 페리트 마그네트, 2-극

보호급: IP40

단열급: F급 / 작동 온도: -40°C~+140°C

인증: CE 및 ROHS



옵션:

맞춤형 전압, 와일링, 샤프트, 장착 및 리드 구성

EMI/RFI 억제 회로; 열 보호

고온 H급 단열



아래 에는 전형적 인 모델 들 만 있습니다.

우리는 맞춤형 전압, 사양, 샤프, 장착 및 모터 부착기를 공급합니다.

헬리컬 기어, 저소음 버전







42ZYT원동력기술 사양:

모델 단위 42ZYT01A 42ZYT02A 42ZYT03A 42ZYT04A 42ZYT05A
가등전압 VDC 24v (12v에서 60vdc까지 선택)
부하 속도는 없습니다. Rpm 4200 4200 3800 4200 4200
등급 토크 mN.m 38 43 57 70 105
가속도 Rpm 3600 3600 3100 3600 3600
등급전류 A 0.86 0.98 1.2 1.6 2.3
출력 전력 W 14.5 16.2 18.50 26.5 40
무게 G 390 460 500 540 700
모터 길이 음 70 80 85 90 115





42JXL15오케이 행성 변속기 사양:



반지M대동기 분말금속
류:오출력 모든 베어링
최대. 방사선L오드 (12mm에서F랑게) ≤200N
맥스S하트A릴L오드 ≤100N
반사P배치S주간 (N귀에F랑게) ≤0.06mm
수축P배치S하트 ≤0.3mm
반발No 로드) ≤2.5°
맥스셰프t P수F그F오스 ≤150N



42JXL150K.42ZYT 브러쉬 DC 행성 기어 모터 12v 24v, 나선 기어 저소음 버전 0

*헬리컬 기어 저소음



감소R아티오 최대 명목 T오크허용 맥스M멘터리T오크허용 효율성 L ((mm) 무게 (g)
1/3.71 1/5.18 1.5N.m 4.0 N.m 90% 310.5±0.5 244
여호와 의 말씀, 1/14 1/27 4.0 N.m 12Nm 81% 420.1±0.5 314

1/49 1/59 1/68

1/82 1/95 11/15

 10Nm 25Nm 73% 520.5±0.5 433

1/181 1/218 1/253

1/305 1/354 1/426

1/495 1/596

 15Nm 38Nm 66% 620.9±0.5 519





42JXL15오케이.42ZYT01A 행성 기구모터사양:

감소율 단위 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
효율성   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
부하 속도는 없습니다. Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
등급 토크 Nm 0.1 0.2 0.4 0.6 0.8 1.4 1.6 1.9 2.3 2.6 3.2 4.5 5.5 6.3 7.6 8.9 10.7 12.4 14.9
가속도 Rpm 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL15오케이.42ZYT02A 행성 기구모터사양:

감소율 단위 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
효율성   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
부하 속도는 없습니다. Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
등급 토크 Nm 0.1 0.2 0.5 0.7 0.9 1.5 1.9 2.1 2.6 3.0 3.6 5.1 6.2 7.2 8.7 10.0 12.1 14.0 15.0
가속도 Rpm 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL15오케이.42ZYT03A 행성 기구모터사양:

감소율 단위 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
효율성   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
부하 속도는 없습니다. Rpm 1024.3 733.6 271.4 200.0 140.7 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
등급 토크 Nm 0.2 0.3 0.6 0.9 1.2 2.0 2.5 2.8 3.4 4.0 4.8 6.8 8.2 9.5 11.5 13.3 15.0 15.0 15.0
가속도 Rpm 835.6 598.5 221.4 163.2 114.8 63.3 52.5 45.6 37.8 32.6 27.0 17.1 14.2 12.3 10.2 8.8 7.3 6.3 5.2



42JXL15오케이.42ZYT04A 행성 기구모터사양:

감소율 단위 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
효율성   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
부하 속도는 없습니다. Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
등급 토크 Nm 0.2 0.3 0.8 1.1 1.5 2.5 3.0 3.5 4.2 4.9 5.9 8.4 10.1 11.7 14.1 15.0 15.0 15.0 15.0
가속도 Rpm 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL15오케이.42ZYT05A 행성 기구모터사양:

감소율 단위 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
효율성   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
부하 속도는 없습니다. Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
등급 토크 Nm 0.4 0.5 1.2 1.6 2.3 3.8 4.5 5.2 6.3 7.3 8.8 12.5 15.0 15.0 15.0 15.0 15.0 15.0 15.0
가속도 Rpm 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



모터 기어그림:





42JXL150K.42ZYT 브러쉬 DC 행성 기어 모터 12v 24v, 나선 기어 저소음 버전 1

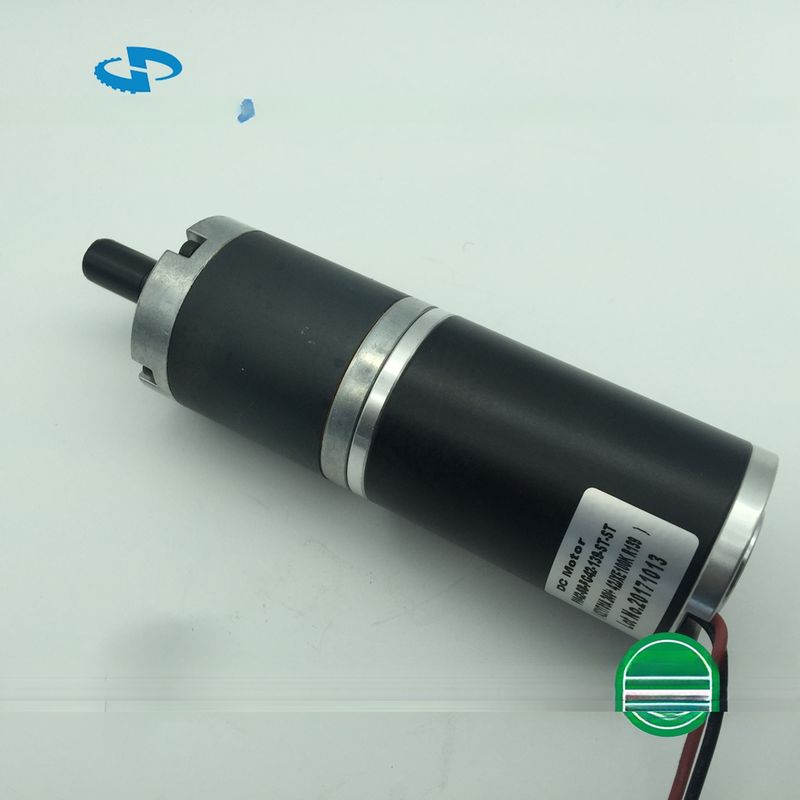

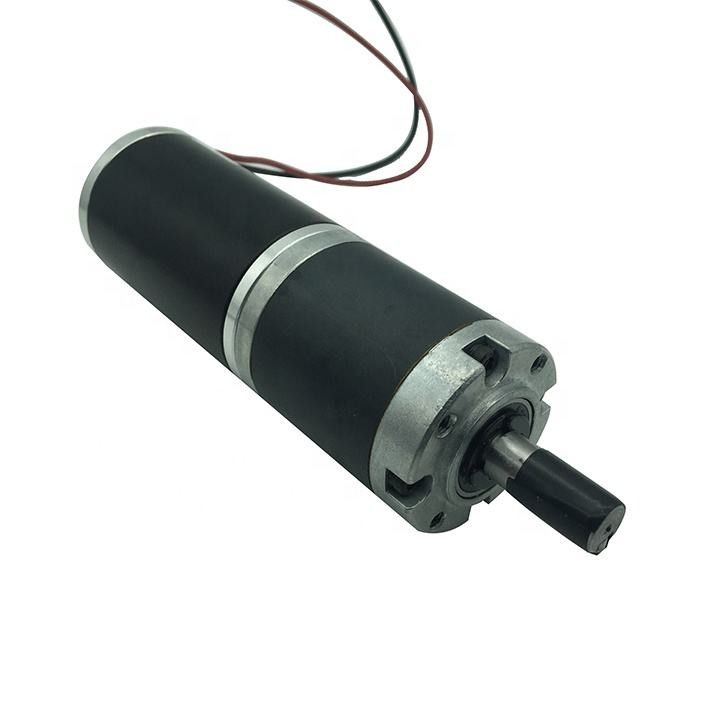

자동차 사진



42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version

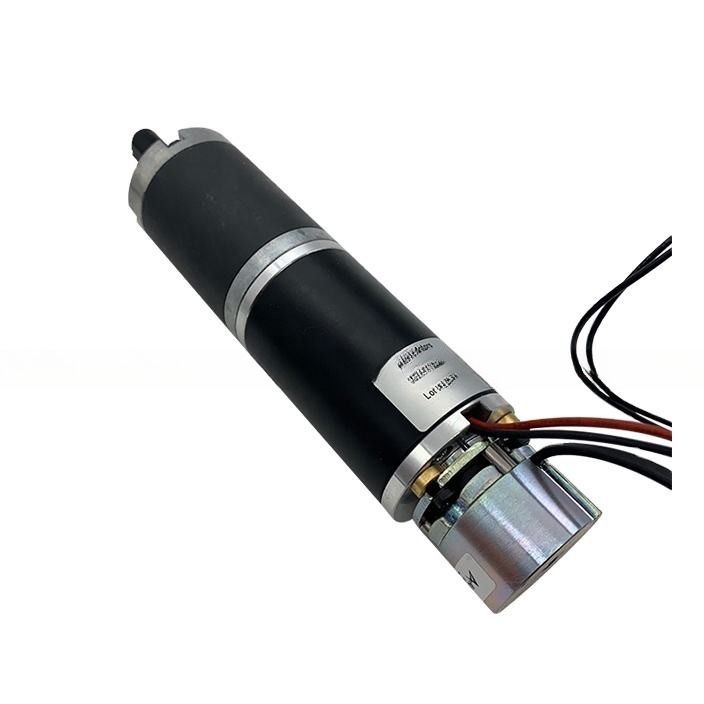

옵션: 브레이크 통합

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version

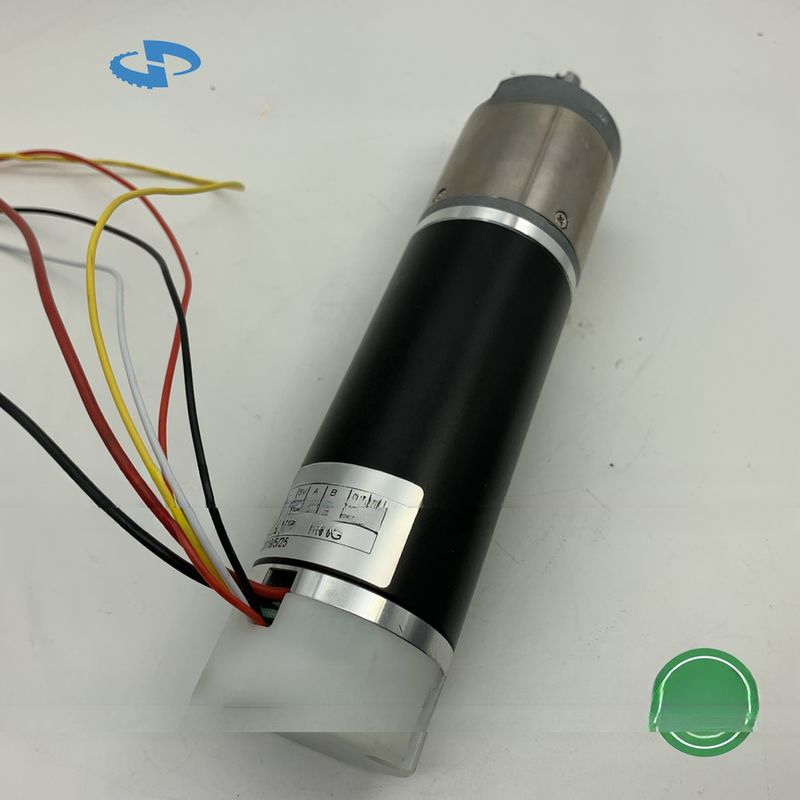

옵션: 인코더 통합

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version

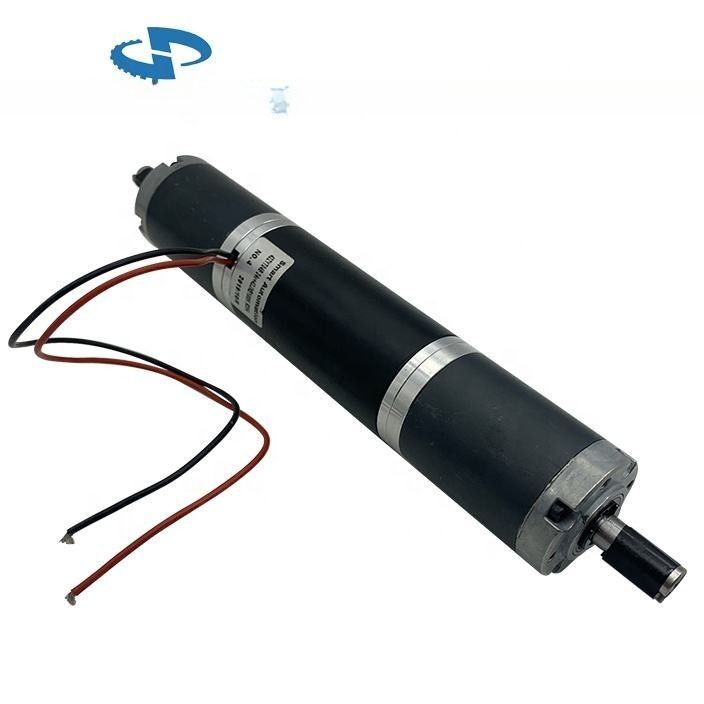

옵션: 이중 변속기

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version
