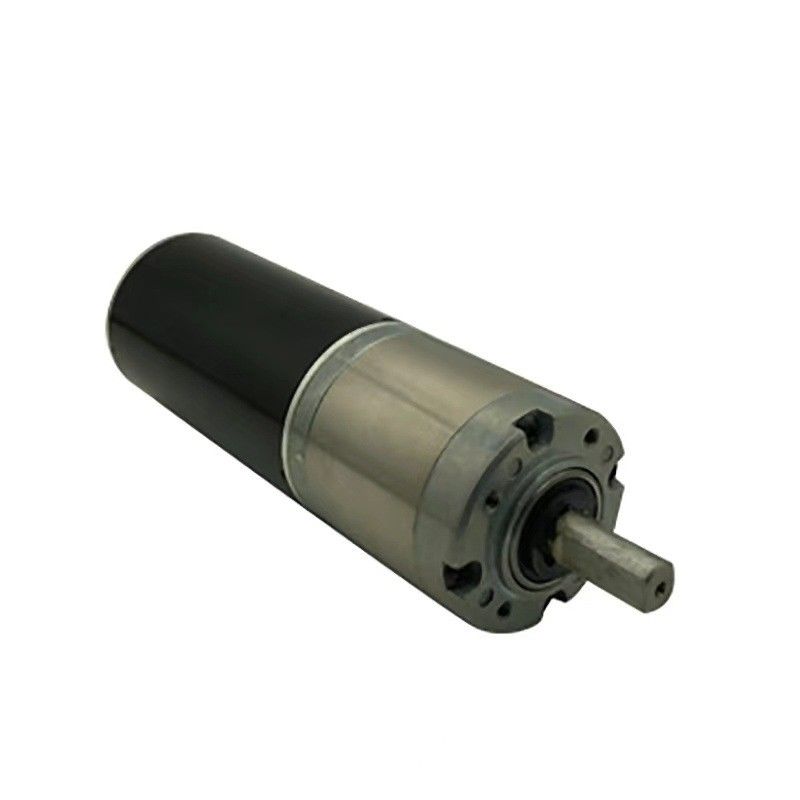

36JXL50K.36ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

36JXL50K.36ZYT 브러쉬 DC 행성 기어 모터 12v 24v, 나선 기어 저소음 버전

제품 소개 - 브러쉬 DC 행성 기어 모터
  • 보증
    3년
  • 항구
    상하이
  • 전류
    다양한 전력에 맞게 맞춤화됨
  • 속도 (RPM)
    다양한 전력에 맞게 맞춤화됨
  • 연속 전류 (A)
    맞춤
  • 사용
    자동차, 전기 자전거, 팬, 가전제품, 기계, 로봇
  • 종류
    기어 들 모우터
  • 토크
    최대 15Nm
  • 건축물
    영구 자석
  • 변동
    브러쉬 없는 것
  • 보호 기능
    방울 방지
  • 효율성
    IE 1
  • 원래 장소
    창주 중국
  • 브랜드 이름
    SMART AUTOMATION
  • 인증
    CE
  • 모델 번호
    36JXL50K.36ZYT
  • 최소 주문 수량
    50
  • 가격
    To be negotiated
  • 포장 세부 사항
    협상됩니다
  • 배달 시간
    협상됩니다
  • 지불 조건
    D/A, T/T, L/C, D/P
  • 공급 능력
    달 당 10000개 부분 / 부분

36JXL50K.36ZYT 브러쉬 DC 행성 기어 모터 12v 24v, 나선 기어 저소음 버전

  • 36JXL50K.36ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
가격 받기 지금 연락

붓에드DC 행성용 기어 모터36JXL50K.36ZYT시리즈



모터일반사양:

베어링: 고품질의 볼 베어링

마그네트: 하드 페리트 마그네트, 2-극

보호 클래스: IP50 (IP54 옵션)

단열급: F급 / 작동 온도: -40°C~+140°C

옵션: 맞춤형 전압 성능 장착 및 샤프트



36ZYT원동력기술 사양:

모델 단위 36ZYT01A 36ZYT02A 36ZYT03A
가등전압 VDC

24v (12v에서 48vdc까지 옵션)


부하 속도는 없습니다. Rpm 3800 3800 3800
가속도 Rpm 3000 3000 3000
등급 토크 mN.m 20 30 40
가속 전류 A 0.4 0.6 0.8
출력 전력 W 6.3 9.4 12.6
무게 g 260 300 340
모터 길이 음 60 70 80



36JXL50K 행성 변속기 사양:

반지M대동기 분말금속
류:오출력 모든 베어링
최대. 방사선L오드 (10mm에서F랑게) ≤100N
맥스S하트A릴L오드 ≤50N
반사P배치S주간 (N귀에F랑게) ≤0.07mm
수축P배치S하트 ≤0.3mm
반발No 로드) ≤2.5°
맥스셰프t P수F그F오스 ≤120N



감소R아티오 최대 명목 T오크허용 맥스M멘터리T오크허용 효율성 L ((mm) 무게 (g)
14 월 '아름다운 사람 들' 1/19 22 월 1/27 1/35 2.0 N.m 6N.m 81% 380.4±0.5 240
4/49 1/59 1/68 1/82 1/95 11/15 4.0 N.m 10N.m 73% 450.7±0.5 280

1/181 1/218 1/253 1/305 1/354

1/426 1/495 1/596

 5N.m 12N.m 66% 530.0±0.5 330



36JXL50K.36ZYT01A 행성 기구모터사양:

감소율 단위 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
효율성   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
부하 속도는 없습니다. Rpm 271.4 200.0 172.7 140.7 108.6 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
등급 토크 Nm 0.2 0.3 0.4 0.4 0.6 0.7 0.9 1.0 1.2 1.4 1.7 2.4 2.9 3.3 4.0 4.7 5.0 5.0 5.0
가속도 Rpm 214.3 157.9 136.4 111.1 85.7 61.2 50.8 44.1 36.6 31.6 26.1 16.6 13.8 11.9 9.8 8.5 7.0 6.1 5.0





36JXL50K.36ZYT02A 행성 기구모터사양:

감소율 단위 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
효율성   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
부하 속도는 없습니다. Rpm 271.4 200.0 172.7 140.7 108.6 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
등급 토크 Nm 0.3 0.5 0.5 0.7 0.9 1.1 1.3 1.5 1.8 2.1 2.5 3.6 4.3 5.0 5.0 5.0 5.0 5.0 5.0
가속도 Rpm 214.3 157.9 136.4 111.1 85.7 61.2 50.8 44.1 36.6 31.6 26.1 16.6 13.8 11.9 9.8 8.5 7.0 6.1 5.0





36JXL50K.36ZYT03A 행성 기구모터사양:

감소율 단위 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
효율성   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
부하 속도는 없습니다. Rpm 271.4 200.0 172.7 140.7 108.6 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
등급 토크 Nm 0.5 0.6 0.7 0.9 1.1 1.4 1.7 2.0 2.4 2.8 3.4 4.8 5.0 5.0 5.0 5.0 5.0 5.0 5.0
가속도 Rpm 214.3 157.9 136.4 111.1 85.7 61.2 50.8 44.1 36.6 31.6 26.1 16.6 13.8 11.9 9.8 8.5 7.0 6.1 5.0





모터 기어그림:



36JXL50K.36ZYT 브러쉬 DC 행성 기어 모터 12v 24v, 나선 기어 저소음 버전 0
