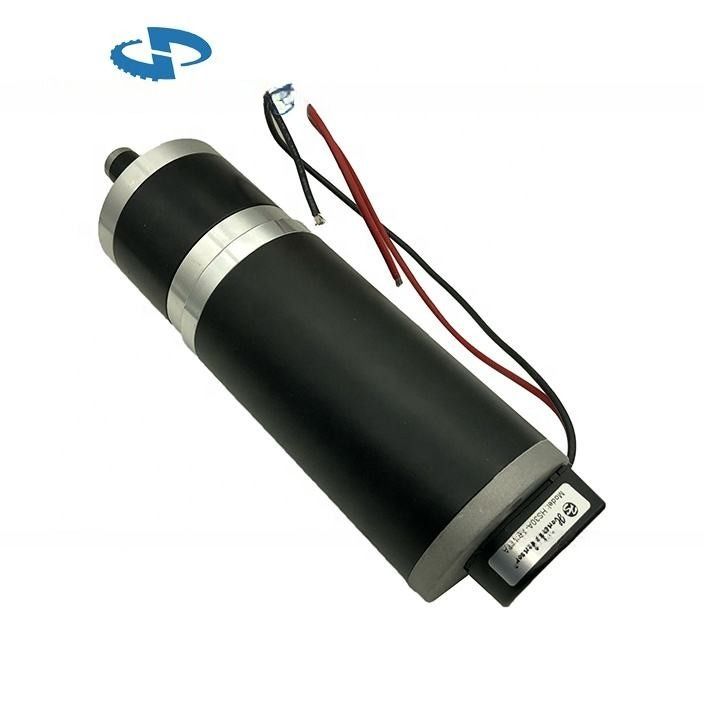

63mm 60JXE300K.63ZYT 세이어스 고토크 DC 행성 기어 모터 12vdc 24vdc 36vdc 48vdc 30Nm까지의 행성 감축기로
-
강조하다
63mm 24 볼트 dc 행성 기어 모터
,플래닛 리드커머가 있는 행성 DC 모터
,63mm 행성 DC 모터 45Nm
-
보증3년
-
항구상하이
-
전류맞춤형
-
속도 (RPM)5rpm~3000rpm
-
연속 전류 (A)맞춤
-
사용BOAT, 자동차, 전기자전거, FAN, 가전, 화장품, 기계, 로봇
-
종류기어 들 모우터
-
토크최대 30Nm
-
건축물영구 자석
-
변동브러쉬 없는 것
-
보호 기능방울 방지
-
효율성IE 1
-
원래 장소창주 중국
-
브랜드 이름SMART AUTOMATION
-
인증CE
-
모델 번호60JXE300K.63ZYT
-
최소 주문 수량50
-
가격To be negotiated
-
포장 세부 사항협상됩니다
-
배달 시간협상됩니다
-
지불 조건D/A, T/T, L/C, D/P
-
공급 능력달 당 10000개 부분 / 부분
63mm 60JXE300K.63ZYT 세이어스 고토크 DC 행성 기어 모터 12vdc 24vdc 36vdc 48vdc 30Nm까지의 행성 감축기로
붓에드DC 행성용 기어 모터 60JXE300K.63ZYT 시리즈
모터일반사양:
베어링: 고품질의 볼 베어링
마그네트: 하드 페리트 마그네트, 2-극
보호 클래스: IP50 (IP54 옵션)
단열급: F급 / 작동 온도: -40°C~+140°C
인증: CE 및 ROHS
63ZYT원동력기술 사양:
| 모델 | 단위 | 63ZYT01A | 63ZYT01B | 63ZYT02A | 63ZYT03A | 63ZYT03B | 63ZYT04A |
| 가등전압 | VDC | 24v (12v에서 220vdc까지 선택) | |||||
| 부하 속도는 없습니다. | Rpm | 3600 | 4700 | 3600 | 3600 | 4700 | 3600 |
| 등급 토크 | N.m | 0.15 | 0.20 | 0.31 | 0.40 | 0.40 | 0.50 |
| 가속도 | Rpm | 3200 | 4000 | 3100 | 3000 | 4000 | 3000 |
| 등급전류 | A | 2.8 | 5.5 | 5.8 | 7.0 | 10.5 | 9.0 |
| 출력 전력 | W | 50 | 84 | 100 | 125 | 168 | 157 |
| 무게 | 1kg | 1 | 1 | 1.2 | 1.35 | 1.35 | 1.5 |
| 모터 길이 | 음 | 95 | 95 | 110 | 125 | 125 | 140 |
60JXE300K 행성 변속기 사양:
| 반지M대동기 | 금속 |
| 류:오출력 | 구슬 굴착기 |
| 최대. 방사선Load (10mm에서F랑게) | ≤ 250N |
| 맥스S하트A릴L오드 | ≤ 100N |
| 반사P배치S주간 (N귀에F랑게) | ≤0.08mm |
| 수축P배치S하트 | ≤0.4mm |
| 반발No 로드) | ≤2.5° |
| 맥스셰프t P수F그F오스 | ≤ 300N |
| 감소R아티오 | 최대 명목 T오크허용 | 맥스M멘터리T오크허용 | 효율성 | L ((mm) | 무게 (g) |
| 1/3.6 1/4.3 | 3.0N.m | 9.0N.m | 90% | 370.8±0.5 | 489 |
| 여호와 의 말씀 을 전하는 것, 1/12 | 12.0N.m | 36N.m | 81% | 490.5±0.5 | 681 |
| 1/55 1/65 1/77 1/96 1/121 | 24.0N.m | 72N.m | 73% | 600.8±0.5 | 871 |
| 1/154 1/187 1/220 1/260 1/307 1/409 1/514 1/645 | 30N.m | 90N.m | 66% | 710.9±0.5 | 1066 |
60JXE300K.63ZYT01A 행성 기구모터사양:
| 감소율 | 단위 | 3.6 | 4.3 | 13 | 15 | 18 | 23 | 47 | 55 | 65 | 77 | 96 | 121 | 154 | 187 | 220 | 260 | 307 | 409 | 514 | 645 |
| 효율성 | 90% | 90% | 81% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | |
| 부하 속도는 없습니다. | Rpm | 1000.0 | 837.2 | 276.9 | 240.0 | 200.0 | 156.5 | 76.6 | 65.5 | 55.4 | 46.8 | 37.5 | 29.8 | 23.4 | 19.3 | 16.4 | 13.8 | 11.7 | 8.8 | 7.0 | 5.6 |
| 등급 토크 | Nm | 0.5 | 0.6 | 1.6 | 1.8 | 2.2 | 2.8 | 5.1 | 6.0 | 7.1 | 8.4 | 10.5 | 13.2 | 15.2 | 18.5 | 21.8 | 25.7 | 30.0 | 30.0 | 30.0 | 30.0 |
| 가속도 | Rpm | 888.9 | 744.2 | 246.2 | 213.3 | 177.8 | 139.1 | 68.1 | 58.2 | 49.2 | 41.6 | 33.3 | 26.4 | 20.8 | 17.1 | 14.5 | 12.3 | 10.4 | 7.8 | 6.2 | 5.0 |
60JXE300K.63ZYT01B행성 기구모터사양:
| 감소율 | 단위 | 3.6 | 4.3 | 13 | 15 | 18 | 23 | 47 | 55 | 65 | 77 | 96 | 121 | 154 | 187 | 220 | 260 | 307 | 409 | 514 | 645 |
| 효율성 | 90% | 90% | 81% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | |
| 부하 속도는 없습니다. | Rpm | 1305.6 | 1093.0 | 361.5 | 313.3 | 261.1 | 204.3 | 100.0 | 85.5 | 72.3 | 61.0 | 49.0 | 38.8 | 30.5 | 25.1 | 21.4 | 18.1 | 15.3 | 11.5 | 9.1 | 7.3 |
| 등급 토크 | Nm | 0.6 | 0.8 | 2.1 | 2.4 | 2.9 | 3.7 | 6.9 | 8.0 | 9.5 | 11.2 | 14.0 | 17.7 | 20.3 | 24.7 | 29.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 |
| 가속도 | Rpm | 1111.1 | 930.2 | 307.7 | 266.7 | 222.2 | 173.9 | 85.1 | 72.7 | 61.5 | 51.9 | 41.7 | 33.1 | 26.0 | 21.4 | 18.2 | 15.4 | 13.0 | 9.8 | 7.8 | 6.2 |
60JXE300K.63ZYT02A 행성 기구모터사양:
| 감소율 | 단위 | 3.6 | 4.3 | 13 | 15 | 18 | 23 | 47 | 55 | 65 | 77 | 96 | 121 | 154 | 187 | 220 | 260 | 307 | 409 | 514 | 645 |
| 효율성 | 90% | 90% | 81% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | |
| 부하 속도는 없습니다. | Rpm | 1000.0 | 837.2 | 276.9 | 240.0 | 200.0 | 156.5 | 76.6 | 65.5 | 55.4 | 46.8 | 37.5 | 29.8 | 23.4 | 19.3 | 16.4 | 13.8 | 11.7 | 8.8 | 7.0 | 5.6 |
| 등급 토크 | Nm | 1.0 | 1.2 | 3.3 | 3.8 | 4.5 | 5.8 | 10.6 | 12.4 | 14.7 | 17.4 | 21.7 | 24.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 |
| 가속도 | Rpm | 861.1 | 720.9 | 238.5 | 206.7 | 172.2 | 134.8 | 66.0 | 56.4 | 47.7 | 40.3 | 32.3 | 25.6 | 20.1 | 16.6 | 14.1 | 11.9 | 10.1 | 7.6 | 6.0 | 4.8 |
60JXE300K.63ZYT03A 행성 기구모터사양:
| 감소율 | 단위 | 3.6 | 4.3 | 13 | 15 | 18 | 23 | 47 | 55 | 65 | 77 | 96 | 121 | 154 | 187 | 220 | 260 | 307 | 409 | 514 | 645 |
| 효율성 | 90% | 90% | 81% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | |
| 부하 속도는 없습니다. | Rpm | 1000.0 | 837.2 | 276.9 | 240.0 | 200.0 | 156.5 | 76.6 | 65.5 | 55.4 | 46.8 | 37.5 | 29.8 | 23.4 | 19.3 | 16.4 | 13.8 | 11.7 | 8.8 | 7.0 | 5.6 |
| 등급 토크 | Nm | 1.3 | 1.5 | 4.2 | 4.9 | 5.8 | 7.5 | 13.7 | 16.1 | 19.0 | 22.5 | 24.0 | 24.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 |
| 가속도 | Rpm | 833.3 | 697.7 | 230.8 | 200.0 | 166.7 | 130.4 | 63.8 | 54.5 | 46.2 | 39.0 | 31.3 | 24.8 | 19.5 | 16.0 | 13.6 | 11.5 | 9.8 | 7.3 | 5.8 | 4.7 |
60JXE300K.63ZYT03B행성 기구모터사양:
| 감소율 | 단위 | 3.6 | 4.3 | 13 | 15 | 18 | 23 | 47 | 55 | 65 | 77 | 96 | 121 | 154 | 187 | 220 | 260 | 307 | 409 | 514 | 645 |
| 효율성 | 90% | 90% | 81% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | |
| 부하 속도는 없습니다. | Rpm | 1305.6 | 1093.0 | 361.5 | 313.3 | 261.1 | 204.3 | 100.0 | 85.5 | 72.3 | 61.0 | 49.0 | 38.8 | 30.5 | 25.1 | 21.4 | 18.1 | 15.3 | 11.5 | 9.1 | 7.3 |
| 등급 토크 | Nm | 1.3 | 1.5 | 4.2 | 4.9 | 5.8 | 7.5 | 13.7 | 16.1 | 19.0 | 22.5 | 24.0 | 24.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 |
| 가속도 | Rpm | 1111.1 | 930.2 | 307.7 | 266.7 | 222.2 | 173.9 | 85.1 | 72.7 | 61.5 | 51.9 | 41.7 | 33.1 | 26.0 | 21.4 | 18.2 | 15.4 | 13.0 | 9.8 | 7.8 | 6.2 |
60JXE300K.63ZYT04A 행성 기구모터사양:
| 감소율 | 단위 | 3.6 | 4.3 | 13 | 15 | 18 | 23 | 47 | 55 | 65 | 77 | 96 | 121 | 154 | 187 | 220 | 260 | 307 | 409 | 514 | 645 |
| 효율성 | 90% | 90% | 81% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | |
| 부하 속도는 없습니다. | Rpm | 1000.0 | 837.2 | 276.9 | 240.0 | 200.0 | 156.5 | 76.6 | 65.5 | 55.4 | 46.8 | 37.5 | 29.8 | 23.4 | 19.3 | 16.4 | 13.8 | 11.7 | 8.8 | 7.0 | 5.6 |
| 등급 토크 | Nm | 1.6 | 1.9 | 5.3 | 6.1 | 7.3 | 9.3 | 17.2 | 20.1 | 23.7 | 24.0 | 24.0 | 24.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 |
| 가속도 | Rpm | 833.3 | 697.7 | 230.8 | 200.0 | 166.7 | 130.4 | 63.8 | 54.5 | 46.2 | 39.0 | 31.3 | 24.8 | 19.5 | 16.0 | 13.6 | 11.5 | 9.8 | 7.3 | 5.8 | 4.7 |
모터 기어 도면:
* 45Nm 등급 토크 가이드박스 옵션

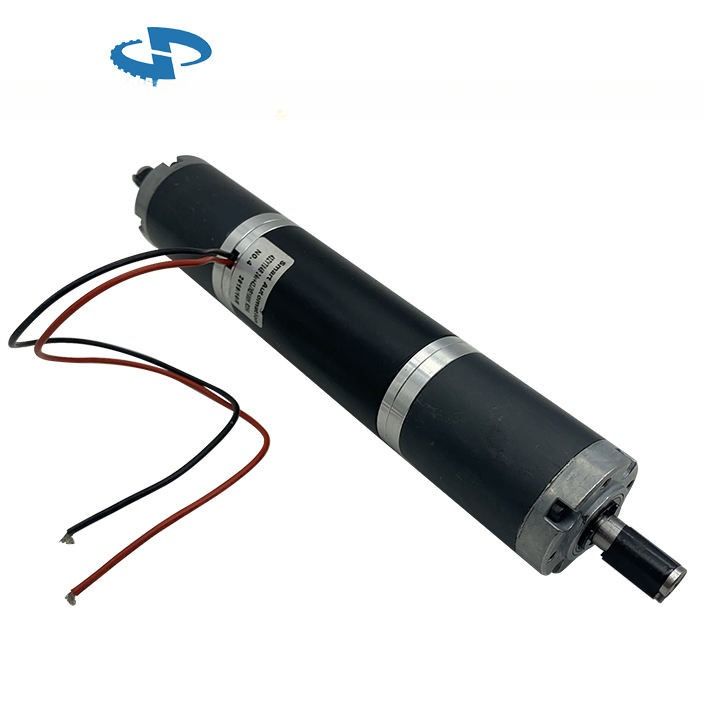

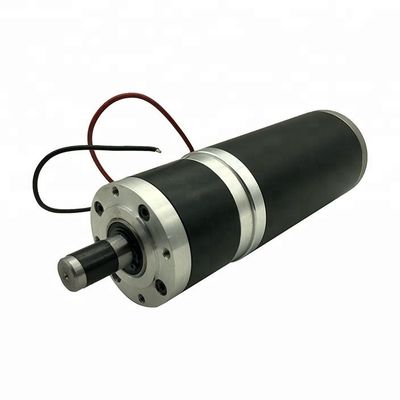

자동차 사진

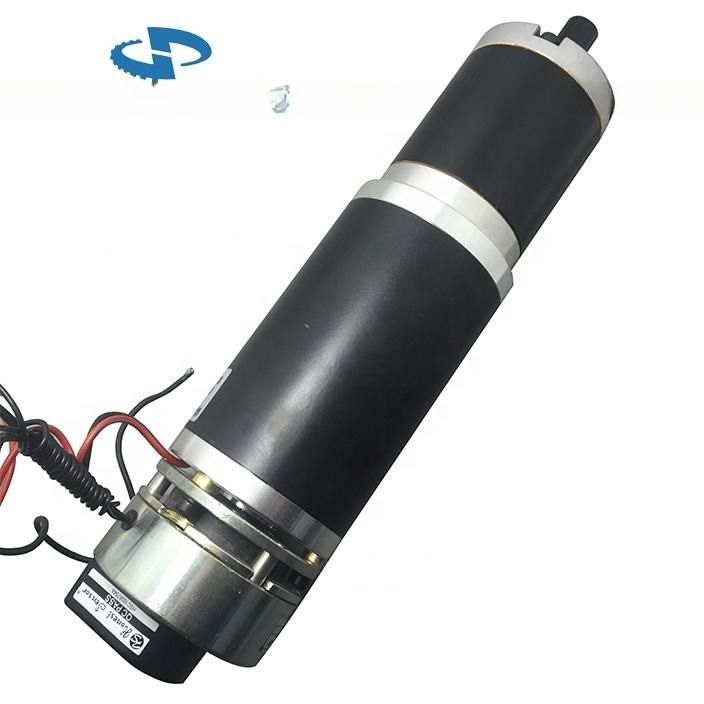

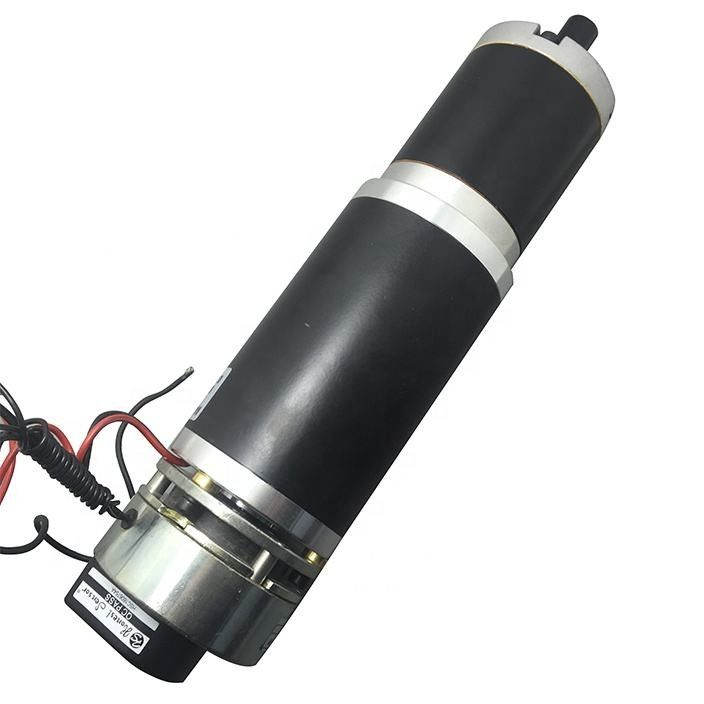

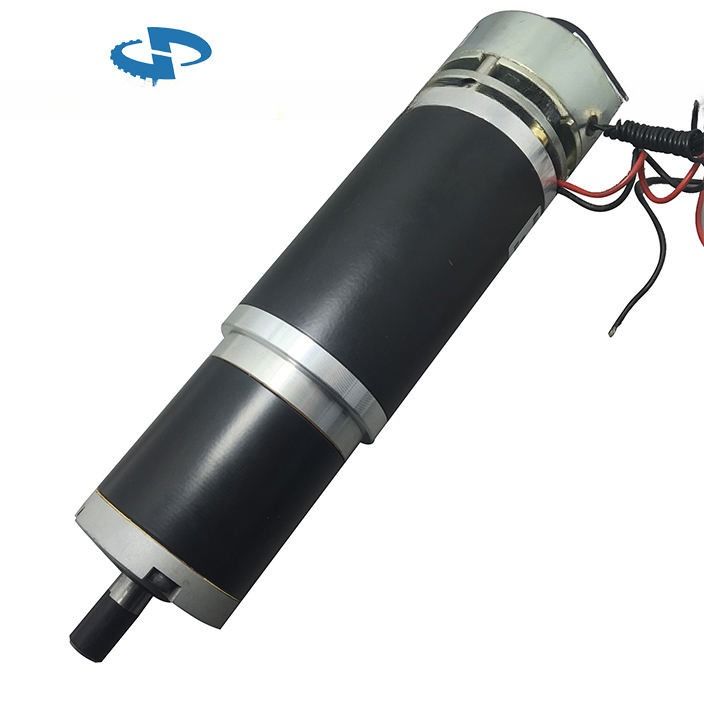

에코더와 브레이크 옵션
더 많은: 브러쉬리스 버전
| DC 모터의 주요 용도 | |||
| 산업 | 내용 | 산업 | 내용 |
| 의료 장비 | 손수술용 도구 | 항공우주산업 | 전기 좌석 조절기 |
| 수술용 로봇 | 비행기 기록기 | ||
| 미세 주사 펌프; 피리스탈틱 펌프 | 자동 조종사 | ||
| 다이얼라이저 | 에어컨 시스템 | ||
| 자동 투여 시스템 | 우주 로봇 | ||
| 방사선 치료 장비 | |||
| 진단 장비 및 시험 기구 | |||
| 로봇 | 인간형 로봇 | 자동차 산업 | 조절할 수 있는 충격 흡수기 |
| 서비스 로봇 | 배출량 감축 시스템 | ||
| 로봇 을 가르치는 것 | 전자 스티어링 | ||
|
전자 타코미터
|
|||
| 산업 자동화 | 정밀 위치 시스템 | 통신 장비 | 안테나 시스템 |
| 처리 시스템 | 복사기 / 프린터 / 플롯터 | ||
| 전송 시스템 | 녹음기 | ||
| 산업용 로봇 | 프로 카메라 | ||
| 전자 / 반도체 장비 | 급식식기 | 기기 | 현미경 |
| SMT 위치 설정 장치 | 레이저 레벨링 시스템 | ||
| 리토그래피 | 정밀 측정기 | ||
| 웨이퍼 처리 시스템 | 기상 분석기 | ||
| 전력 도구 | 전문 전력 도구 배터리 | 금융 비즈니스 기계 | 독자 |
| 전기 스크루드라이버 | 달러화 지폐 처리 장비 | ||
| 총기 | ATM | ||
| 깎기 기계 | 티켓 프린터 | ||
| 가정용품/소비품 | 모델 열차 |
보안 기술 |
운동 감지 시스템 |
| 게임 | 감시 카메라 | ||
| 골프 카트 | 접근 제어 시스템 | ||
|
|
|||
| 가정용 로봇 | 자동 문 | ||
