63mm 고토크 12v 24v 36v Pm Dc 광적 인코더 및 브레이크와 함께 행성 기어 모터
56JX300K.63ZYT시리즈 PM DC 행성 기어 모터 (최대 가중 모터 30N.m)
56JX300K.63ZYT 시리즈 기어 모터 도면:
63ZYT 시리즈 모터 사양:
공반기 단단한 페리트 자석, 2-극 보호 클래스 IP 50 단열 클래스: B CE 및 ROHS 인증
모델 | 가등전압 V | 부하 속도는 rpm | 부하 전류 A가 없습니다 | 가속 속도 rpm | 가속 모터크 Nm | 출력 전력 W | 등급 전류 A | 스탠드 토크 Nm | 스탠드 전류 A | 모터 길이 mm |
63ZYT01A-12V | 12 | 3600 | 0.6 | 3100 | 0.137 | 45 | 5.2 | 0.82 | 27 | 95 |
63ZYT01B-12V | 12 | 4500 | 0.8 | 4000 | 0.2 | 85 | 10 | 1.55 | 57 | 95 |
63ZYT01A-24V | 24 | 3600 | 0.35 | 3300 | 0.14 | 50 | 2.7 | 1.08 | 18 | 95 |
63ZYT01B-24V | 24 | 4500 | 0.5 | 4000 | 0.2 | 85 | 5.0 | 1.5 | 30 | 95 |
63ZYT02A-12V | 12 | 3500 | 0.8 | 3000 | 0.31 | 98 | 11.5 | 2.0 | 59 | 110 |
63ZYT02B-12V | 12 | 4500 | 1.0 | 4000 | 0.35 | 147 | 18.0 | 2.2 | 104.2 | 110 |
63ZYT02A-24V | 24 | 3500 | 0.55 | 3000 | 0.35 | 98 | 5.8 | 2.0 | 29 | 110 |
63ZYT02B-24V | 24 | 4500 | 0.6 | 4000 | 0.35 | 147 | 8.5 | 2.2 | 48.6 | 110 |
63ZYT03A-12V | 12 | 3500 | 1.0 | 3000 | 0.4 | 125 | 14.5 | 2.7 | 83.5 | 125 |
63ZYT03B-12V | 12 | 3700 | 1.0 | 3500 | 0.32 | 117 | 5.8 | 3.4 | 5.8 | 125 |
63ZYT03A-24V | 24 | 3500 | 0.8 | 3000 | 0.4 | 125 | 14.5 | 2.7 | 83.5 | 125 |
63ZYT03B-24V | 24 | 3700 | 0.8 | 3500 | 0.32 | 117 | 5.8 | 3.4 | 5.8 | 125 |
우리는 맞춤형 전압, 와일링, 샤프트, 장착 및 납 구성을 제공합니다
EMI/RFI 억제 회로 옵션 열 보호, 전기 브레이크, 광적 인코더
56JX300K 행성 변속기 사양:
감소율 | 1/3.6 | 1/4.25 | 13 월 | 여호와 의 증인, 1/15 | 18 월 | 4/47 | 1/55 | 1/65 | 7/77 | 1/168 | 1/198 | 1/234 | 1/276 | 1/326 |
기어 열차 수 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
기어박스 길이 (L) (mm) | 40.5 | 40.5 | 51.8 | 51.8 | 51.8 | 63.1 | 63.1 | 63.1 | 63.1 | 82.6 | 82.6 | 82.6 | 82.6 | 82.6 |
전송 효율성 | 90% | 90% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% |
최대 가등변속 펌프 (N.m) | 2 | 2 | 8 | 8 | 8 | 16 | 16 | 16 | 16 | 30 | 30 | 30 | 30 | 30 |
짧은 시간에 허용되는 최대 부하 (N.m) | 6 | 6 | 25 | 25 | 25 | 50 | 50 | 50 | 50 | 90 | 90 | 90 | 90 | 90 |

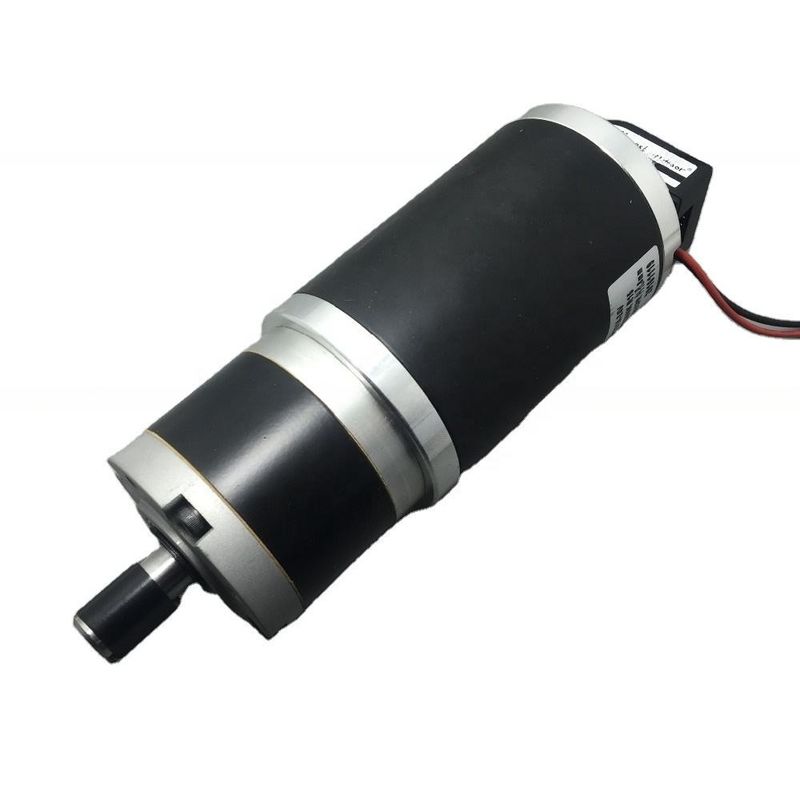

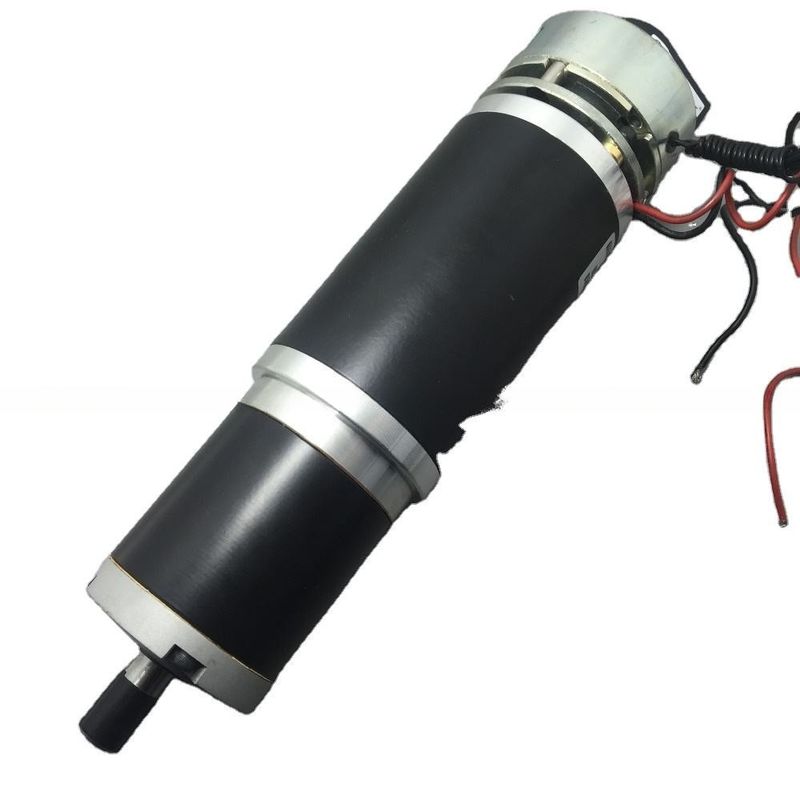

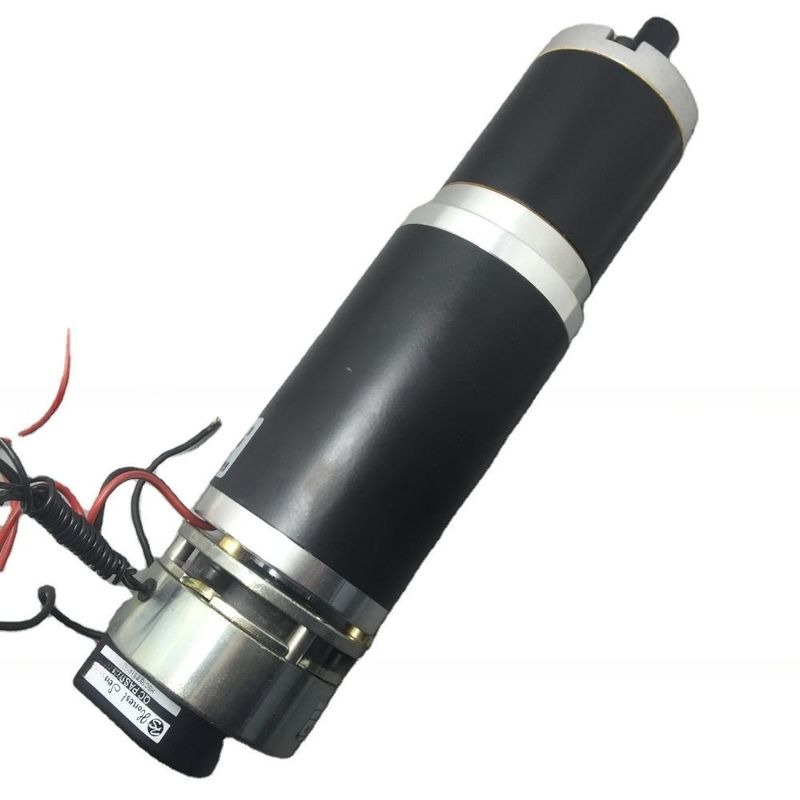

모터 사진:
