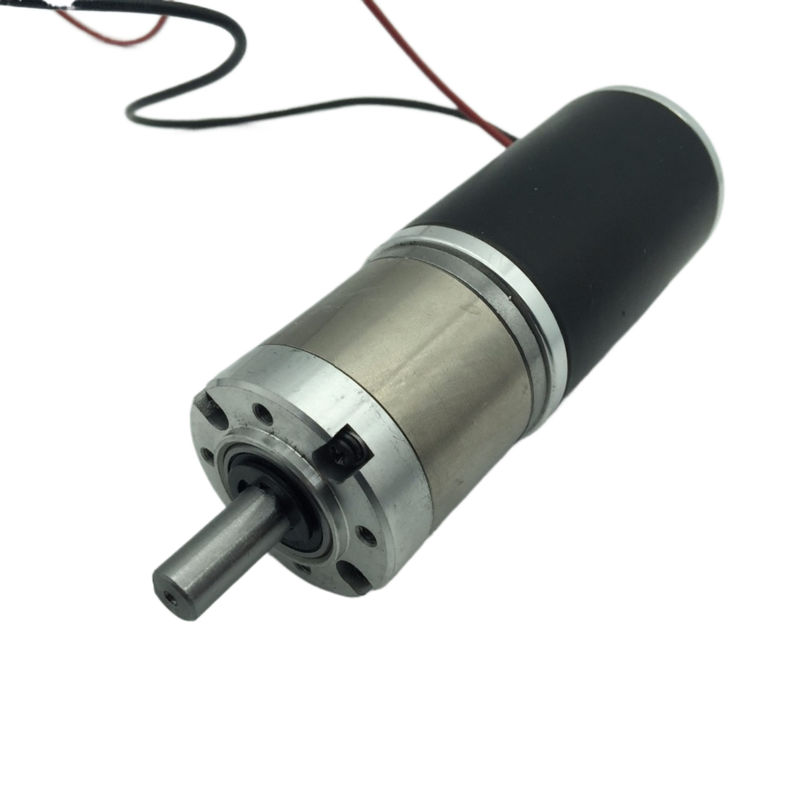

36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

36JXL50K.38ZYN 브러쉬 DC 행성 기어 모터 12v 24v, 나선 기어 저소음 버전

제품 소개 - 브러쉬 DC 행성 기어 모터
  • 강조하다

    저소음 행성 기어 모터

  • 보증
    3년
  • 항구
    상하이
  • 전류
    다양한 전력에 맞게 맞춤화됨
  • 속도 (RPM)
    다양한 전력에 맞게 맞춤화됨
  • 연속 전류 (A)
    맞춤
  • 사용
    자동차, 전기 자전거, 팬, 가전제품, 기계, 로봇
  • 종류
    기어 들 모우터
  • 토크
    최대 15Nm
  • 건축물
    영구 자석
  • 변동
    브러쉬 없는 것
  • 보호 기능
    방울 방지
  • 효율성
    IE 1
  • 원래 장소
    창주 중국
  • 브랜드 이름
    SMART AUTOMATION
  • 인증
    CE
  • 모델 번호
    36JXL50K.38ZYN
  • 최소 주문 수량
    50
  • 가격
    To be negotiated
  • 포장 세부 사항
    협상됩니다
  • 배달 시간
    협상됩니다
  • 지불 조건
    D/A, T/T, L/C, D/P
  • 공급 능력
    달 당 10000개 부분 / 부분

36JXL50K.38ZYN 브러쉬 DC 행성 기어 모터 12v 24v, 나선 기어 저소음 버전

  • 36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
가격 받기 지금 연락

붓에드DC 행성용 기어 모터36JXL50K.38ZYN 시리즈



모터일반사양:

베어링: 고품질의 볼 베어링

마그네트: 하드 페리트 마그네트, 2-극

보호 클래스: IP50 (IP54 옵션)

단열급: F급 / 작동 온도: -40°C~+140°C

옵션: 맞춤형 전압 성능 장착 및 샤프트



38ZYN 원동력기술 사양:

모델 단위 38ZYN01A 38ZYN02A 38ZYN03A 38ZYN04A
가등전압 VDC 24v (12v에서 60vdc까지 선택)
부하 속도는 없습니다. Rpm 3950 3950 3950 3950
등급 토크 mN.m 55 70 100 120
가속도 Rpm 3300 3250 3200 3200
가속 전류 A 1.13 1.42 2.0 2.4
출력 전력 W 19 23.8 33.5 40
무게 G 260 300 350 390
모터 길이 음 60 70 80 90





36JXL50K 행성 변속기 사양:

반지M대동기 분말금속
류:오출력 모든 베어링
최대. 방사선L오드 (10mm에서F랑게) ≤100N
맥스S하트A릴L오드 ≤50N
반사P배치S주간 (N귀에F랑게) ≤0.07mm
수축P배치S하트 ≤0.3mm
반발No 로드) ≤2.5°
맥스셰프t P수F그F오스 ≤120N



감소R아티오 최대 명목 T오크허용 맥스M멘터리T오크허용 효율성 L ((mm) 무게 (g)
14 월 '아름다운 사람 들' 1/19 22 월 1/27 1/35 2.0 N.m 6N.m 81% 380.4±0.5 240
4/49 1/59 1/68 1/82 1/95 11/15 4.0 N.m 10N.m 73% 450.7±0.5 280

1/181 1/218 1/253 1/305 1/354

1/426 1/495 1/596

 5.0N.m 12N.m 66% 530.0±0.5 330





36JXL50K38ZYN01A행성 기구모터사양:

감소율 단위 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
효율성   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
부하 속도는 없습니다. Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
등급 토크 Nm 0.6 0.8 1.0 1.2 1.6 2.0 2.4 2.7 3.3 3.8 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
가속도 Rpm 235.7 173.7 150.0 122.2 94.3 67.3 55.9 48.5 40.2 34.7 28.7 18.2 15.1 13.0 10.8 9.3 7.7 6.7 5.5





36JXL50K38ZYN02A 행성 기구모터사양:

감소율 단위 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
효율성   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
부하 속도는 없습니다. Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
등급 토크 Nm 0.8 1.1 1.2 1.5 2.0 2.5 3.0 3.5 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
가속도 Rpm 232.1 171.1 147.7 120.4 92.9 66.3 55.1 47.8 39.6 34.2 28.3 18.0 14.9 12.8 10.7 9.2 7.6 6.6 5.5





36JXL50K.38ZYN03A 행성 기구모터사양:

감소율 단위 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
효율성   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
부하 속도는 없습니다. Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
등급 토크 Nm 1.1 1.5 1.8 2.0 2.0 3.6 4.0 4.0 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
가속도 Rpm 228.6 168.4 145.5 118.5 91.4 65.3 54.2 47.1 39.0 33.7 27.8 17.7 14.7 12.6 10.5 9.0 7.5 6.5 5.4





36JXL50K.38ZYN04A행성 기구모터사양:

감소율 단위 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
효율성   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
부하 속도는 없습니다. Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
등급 토크 Nm 1.4 1.8 2.0 2.0 2.0 4.0 4.0 4.0 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
가속도 Rpm 228.6 168.4 145.5 118.5 91.4 65.3 54.2 47.1 39.0 33.7 27.8 17.7 14.7 12.6 10.5 9.0 7.5 6.5 5.4





모터 기어그림:



36JXL50K.38ZYN 브러쉬 DC 행성 기어 모터 12v 24v, 나선 기어 저소음 버전 0
